Blocos SketchUp de móveis: como usar no projeto de interiores

Blocos SketchUp de móveis feitos pelo fabricante são componentes 3D com a geometria e as medidas do produto real. Usados no projeto de interiores, eles garantem escala correta na planta, circulação medida com a peça certa e uma lista de especificação que já sai com o nome do modelo. A Dall Móveis publica blocos dos seus modelos no SketchUp 3D Warehouse, no perfil DALLMOVEIS, com acesso pela página de catálogo.

Este guia trata do método, não de um software em particular: como trazer o bloco para o arquivo sem perder a escala, conferir as medidas, organizar o modelo e levar o que foi desenhado para a especificação.

Blocos SketchUp de móveis: genérico ou de fabricante

Toda biblioteca de SketchUp tem cadeiras e mesas. A maioria é genérica: um desenho que parece uma cadeira de jantar, com medidas aproximadas e sem nome de produto. Serve para estudo de volume no início do projeto, mas cria problemas quando o projeto avança.

Aspecto	Bloco genérico	Bloco de fabricante
Medidas	Aproximadas, às vezes em unidade errada	As do produto, conferíveis com a ficha
Desenho	Parecido com algum modelo	O modelo vendido
Nome	“Cadeira 03”, “chair_final”	Nome comercial da peça
Especificação	Precisa ser traduzida para um produto real	Já aponta o produto
Imagem para o cliente	Mostra uma ideia	Mostra a peça que vai chegar

A diferença aparece no fim. Com o bloco genérico, alguém precisa encontrar um produto real parecido com o desenho, e as medidas desse produto quase nunca batem. A cadeira genérica de 450 mm vira uma real de 560 mm, e a mesa que recebia oito pessoas passa a receber seis.

Bloco de fabricante leva para o projeto o nome do modelo. É esse nome que transforma o desenho em pedido.

O que o bloco de fabricante resolve no projeto

Escala real nas plantas. A planta de mobiliário mostra a área que cada peça ocupa. Com o bloco certo, a cadeira Delta com braço, de 800 x 590 x 590 mm, ocupa na planta exatamente o que vai ocupar na sala. A circulação desenhada é a circulação real.

Contagem de lugares. Quantas cadeiras cabem numa mesa depende da largura da cadeira, não de uma média. O guia de medidas de cadeira de jantar mostra como uma diferença de 170 mm na largura muda a capacidade da mesa; com blocos reais, essa conta acontece no próprio desenho.

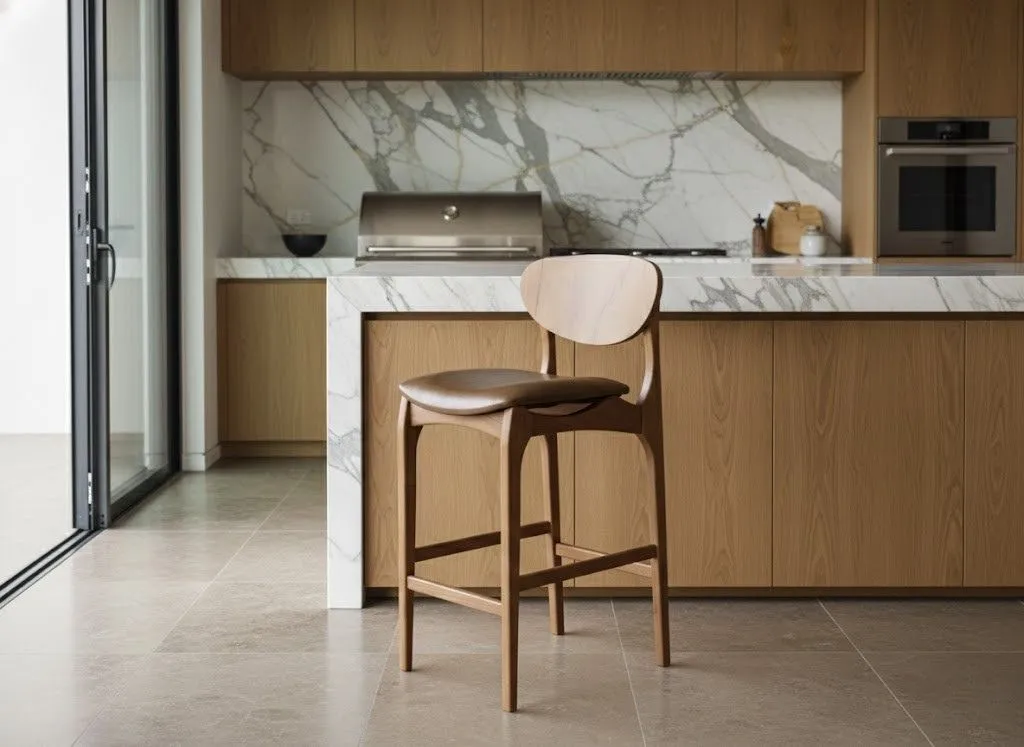

Leitura de altura nos cortes e elevações. Em corte, o bloco mostra quanto do encosto aparece acima do tampo, se a cadeira passa sob a janela e se a banqueta conversa com a bancada. A Banqueta Vogel, com 1020 mm de altura total, aparece no corte na posição real.

Imagem fiel para o cliente. O render com o modelo real reduz a distância entre o que o cliente aprovou e o que ele recebe. Menos surpresa na entrega significa menos troca de pedido.

Especificação sem tradução. O componente carrega o nome do modelo. A lista de especificação sai do próprio arquivo, sem a etapa de procurar um produto parecido.

Em que fase do projeto o bloco de fabricante entra

Não é preciso decidir todos os móveis no primeiro estudo. Mas quanto mais cedo o bloco real substitui o genérico, menos o layout muda depois.

Estudo preliminar. Aqui vale trabalhar com volumes, desde que tenham a medida de uma peça possível. Se o estudo já aponta para uma família de cadeira, use o bloco dela: a largura real define quantas mesas cabem no salão, e essa é a decisão mais difícil de reverter.

Anteprojeto. É a fase em que o bloco de fabricante paga o trabalho. O layout é validado com as peças que vão chegar: circulação entre mesas, recuo das cadeiras até a parede, alinhamento de banquetas com a bancada, posição das poltronas em relação às janelas. O cliente aprova o render com o modelo real.

Executivo. O arquivo vira prancha e lista. Plantas com código de item, cortes com altura das peças, lista de especificação com nome, medida e acabamento. Nessa fase, cada componente precisa estar nomeado e contado.

Compra. A lista vai para o fornecedor. É o momento de fechar o que o bloco não mostra: tamanho exato das peças feitas em faixa, altura do assento, acabamento confirmado com amostra. Em obras de hotel e restaurante, vale lembrar que o prazo de produção depende do volume do pedido, e um pedido de alto volume pode levar cerca de 60 dias de produção. Especificação fechada cedo evita que o mobiliário vire o caminho crítico da inauguração.

Em projetos de uso coletivo, o mesmo bloco se repete dezenas ou centenas de vezes. Por isso a organização do arquivo, tratada mais abaixo, pesa tanto quanto a precisão do bloco.

Como trazer o bloco sem perder a escala

O processo exato de busca e download muda com a versão do programa e da biblioteca on-line, mas os conceitos são os mesmos em qualquer versão.

1. Importe como componente. O bloco deve entrar no arquivo como componente, não como geometria solta. Componente pode ser copiado quantas vezes for preciso, e uma edição no original vale para todas as cópias.
2. Confira as unidades do modelo. Projetos de interiores no Brasil trabalham em milímetros ou centímetros. Se o arquivo de destino estiver em outra unidade, as medidas lidas na tela vão parecer erradas, embora a geometria esteja certa.
3. Meça as três dimensões. Com a ferramenta de medir, confira altura, largura e profundidade do bloco e compare com a página do produto. No caso da Dall, a página de cada modelo traz as três medidas em milímetros.
4. Não escale para corrigir. Se a medida não bate, descubra o motivo antes de esticar o componente: unidade errada, bloco de outra versão do produto ou modelo diferente com nome parecido.
5. Posicione pelo ponto de inserção. Verifique se o bloco está apoiado no plano do piso e não flutuando ou afundado alguns milímetros, o que distorce cortes e elevações.

Uma tabela de conferência rápida ajuda a fazer o passo 3 sem abrir a página de cada produto toda vez. Exemplo com peças do portfólio:

Modelo	Altura	Largura	Profundidade

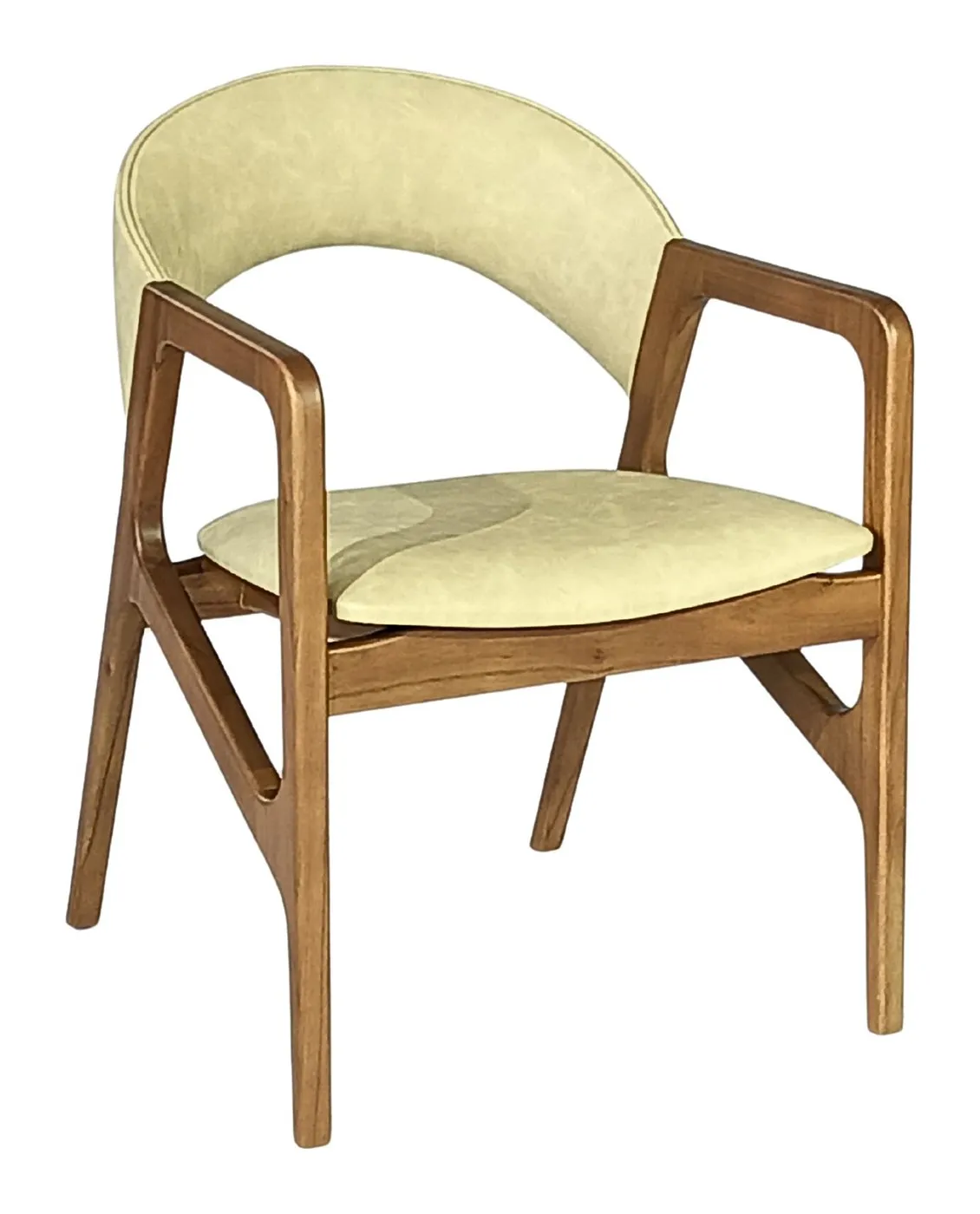

Cadeira Delta com braço	800	590	590

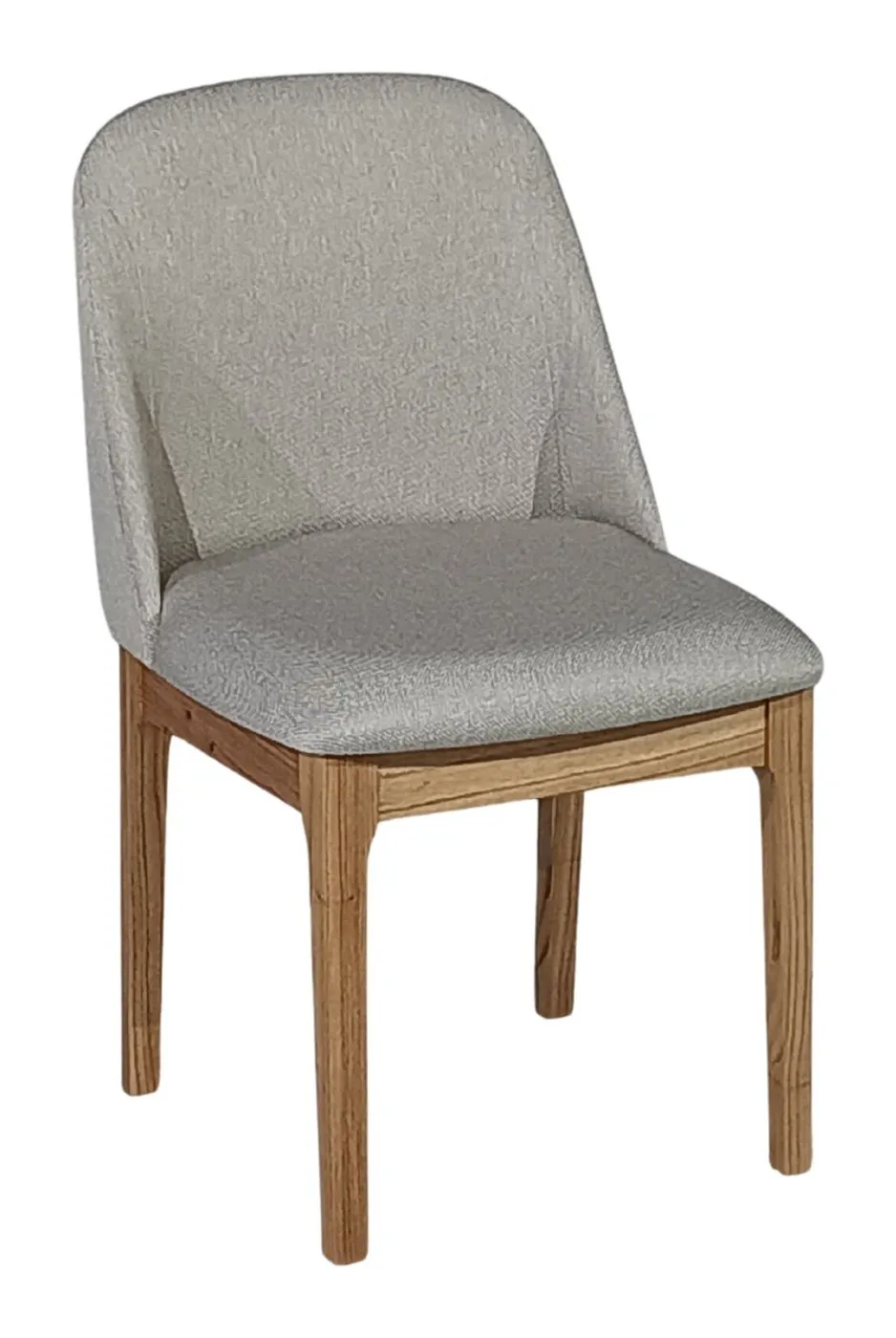

Cadeira Urban	835	495	550

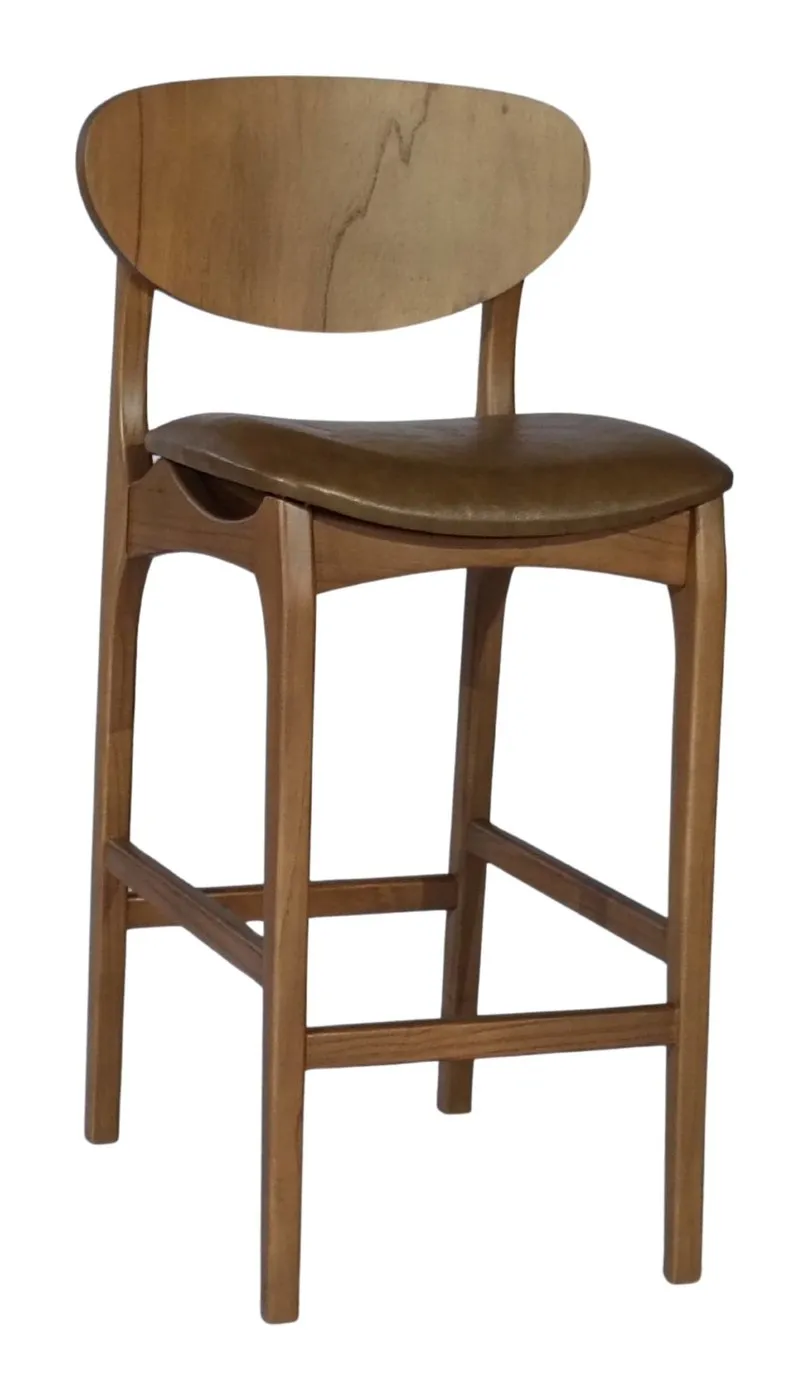

Banqueta Vogel	1020	450	510
Poltrona Lugo	740	825	740

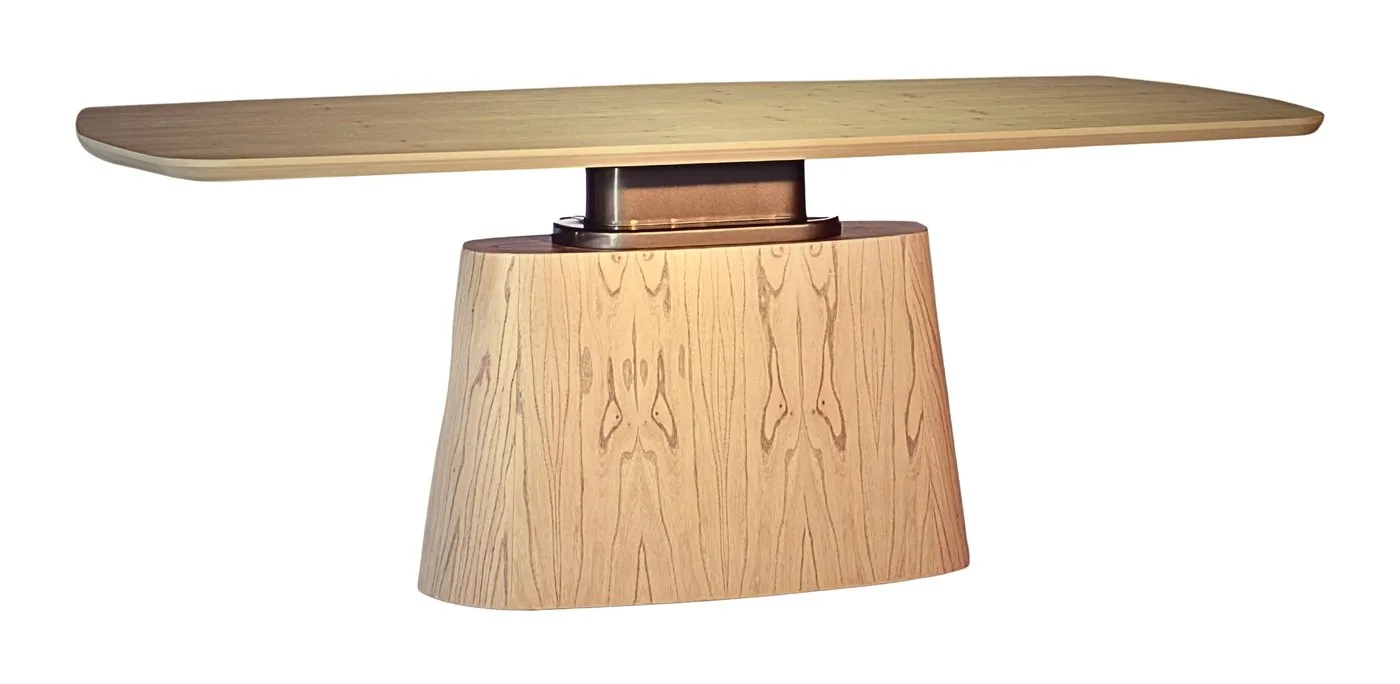

Mesa de jantar Foster Retangular	770	1800 a 2600	1000 a 1200
Mesa de jantar Cone	770	900 a 1800	900 a 1800

Uma observação sobre as medidas de catálogo: elas são da caixa externa da peça. A altura de cadeiras, banquetas e poltronas é a altura total, até o topo do encosto. A altura do assento é outra medida, e deve ser confirmada com a fábrica quando entrar numa conta com mesa ou bancada.

Modelos feitos em faixa de tamanho

Várias mesas do portfólio são produzidas em faixa de medidas. A Mesa de jantar Foster Retangular vai de 1800 a 2600 mm de largura e de 1000 a 1200 mm de profundidade; a Mesa de jantar Cone, de 900 a 1800 mm de diâmetro. Um bloco representa um tamanho.

Quando o projeto pede outro tamanho dentro da faixa, a tentação é escalar o componente. Não faça isso: a escala estica também os pés, a base e a espessura do tampo, e a peça desenhada deixa de existir. O caminho seguro é confirmar com a fábrica que o tamanho pretendido está disponível, tornar a cópia única para não alterar as outras, ajustar só o tampo e renomear o componente com a medida, por exemplo “Mesa de jantar Foster Retangular 2200 x 1000”.

Para mesas redondas, a escolha do diâmetro começa pela quantidade de pessoas; o guia sobre quantos lugares cabem na mesa redonda traz a tabela por diâmetro.

Organização do arquivo: componentes, tags e peso

Um projeto de restaurante ou hotel pode ter centenas de cadeiras. Sem organização, o arquivo fica pesado e as quantidades se perdem.

Um componente por modelo, com o nome comercial. “Cadeira Urban” e não “cadeira 2”. Se o mesmo modelo entra em dois acabamentos, crie dois componentes com nomes que indiquem a diferença, como “Cadeira Urban, tingidor Nogueira” e “Cadeira Urban, laca Preta”. A contagem de cópias de cada componente vira a quantidade do pedido.

Tags por tipo de peça. Separe o mobiliário em tags, que nas versões mais antigas do programa se chamavam camadas: cadeiras, mesas, estofados, banquetas, apoio. Isso permite esconder o mobiliário nas plantas de forro e de instalações, mostrar só as mesas num estudo de layout e gerar vistas limpas para a prancha.

Peso do arquivo. Blocos detalhados de cadeira, com curvas de encosto e estofado, multiplicados por duzentas cópias, deixam o modelo lento. Em projetos grandes, trabalhe com o bloco detalhado nas vistas de apresentação e mantenha o arquivo de layout enxuto: esconda a tag de mobiliário enquanto modela a arquitetura e limpe periodicamente os componentes e materiais que não estão mais em uso.

Troca de modelo. Quando o cliente troca a cadeira, um componente bem nomeado permite substituir todas as cópias de uma vez. Com geometria solta, a troca é feita peça por peça.

Do bloco à lista de especificação

O desenho termina numa lista que alguém vai transformar em pedido. Essa lista precisa ser lida sem o arquivo 3D aberto. Cada linha deve ter código de item na planta, nome completo do modelo, medidas, acabamento da madeira, revestimento com código e quantidade.

Item	Modelo	A x L x P (mm)	Madeira	Revestimento	Qtd
C1	Cadeira Delta com braço	800 x 590 x 590	Tingidor Nogueira	Linho Urano Chumbo, cód. 1090	8
M1	Mesa de jantar Foster Retangular	770 x 2200 x 1000	Tingidor Nogueira	Não se aplica	1
B1	Banqueta Vogel	1020 x 450 x 510	Laca Preta	Courissimo Puma Camel, cód. 2030	4
P1	Poltrona Lugo	740 x 825 x 740	Tingidor Natural	Couro natural Caramelo	2

Três cuidados nessa lista. Use o nome completo do modelo, porque vários produtos têm variações com nome parecido, como Urban, Urban com braço, Urban Giratória e Urban Giratória com braço. Informe a medida escolhida para peças feitas em faixa, como a mesa M1. E escreva o revestimento com nome e código, como aparece nas cartelas de tecidos e de courissimo.

Na planta, a legenda de cada peça deve usar o mesmo código de item da lista. Assim, quem lê a prancha encontra o produto na lista, e quem lê a lista encontra a posição na planta. Para salas de reunião, o mesmo método vale para mesa e cadeiras; o guia de tamanho de mesa de reunião traz as medidas por número de pessoas.

O material do bloco é ilustrativo

A textura aplicada a um bloco é uma representação. A cor muda com o monitor, com a iluminação do render e com a configuração de cor do programa. Nenhum render substitui a amostra.

O acabamento real é definido por nome e código. Na madeira, são os 10 tingidores, as 4 lacas e as 6 lacas metalizadas da cartela de tingidores e lacas; as lacas têm opção fosca acetinada ou brilho. Nos estofados, tecidos e courissimos com código e seis tons de couro natural. Esses nomes e códigos vão para a lista de especificação, e a conferência é feita com a amostra física.

A leitura da amostra tem regras próprias. Compare com luz vinda de cima, de preferência branca fria ou natural, e evite flash e lâmpada incandescente, que alteram a percepção do tom. Se o cliente aprovou uma cor pelo render, mostre a amostra física antes de fechar o pedido.

Erros comuns com blocos de móveis

• Usar bloco genérico até o fim. A troca por um produto real acontece na compra, e as medidas mudam depois do layout aprovado.
• Escalar para encaixar. O desenho fica com a medida desejada, mas a peça não existe.
• Ignorar unidades. Um bloco em polegadas num arquivo em milímetros parece gigante ou minúsculo; um bloco convertido errado parece quase certo, o que é pior.
• Nomes genéricos. “Component#14” não vira pedido. O nome comercial do modelo precisa estar no componente.
• Confiar na cor do render. Acabamento é especificado por nome e código, conferido com a amostra.
• Esquecer a altura do assento. O bloco mostra a altura total. Para a conta com mesa ou bancada, confirme a altura do assento com o fabricante.
• Baixar de perfis de terceiros. Modelos enviados por outros usuários com o nome do produto podem ter medidas ou versões diferentes. Prefira o perfil do fabricante.

Onde estão os blocos da Dall

Os blocos 3D dos modelos da Dall Móveis estão no SketchUp 3D Warehouse, no perfil DALLMOVEIS. O acesso fica na página de catálogo, e a resposta também aparece nas perguntas frequentes. Para encontrar um modelo, procure pelo nome comercial, o mesmo usado nas páginas de produto. Se um modelo do portfólio não estiver entre os blocos publicados, ou se a dúvida for sobre um tamanho dentro da faixa, a fábrica responde no atendimento.
